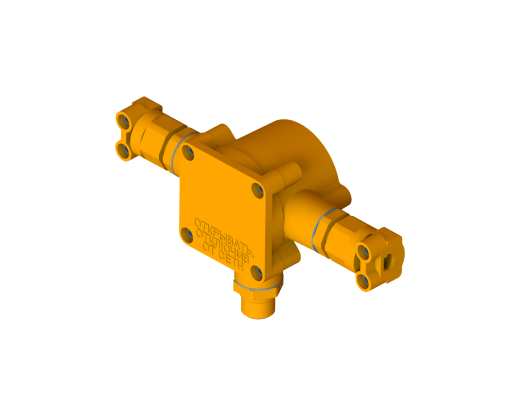

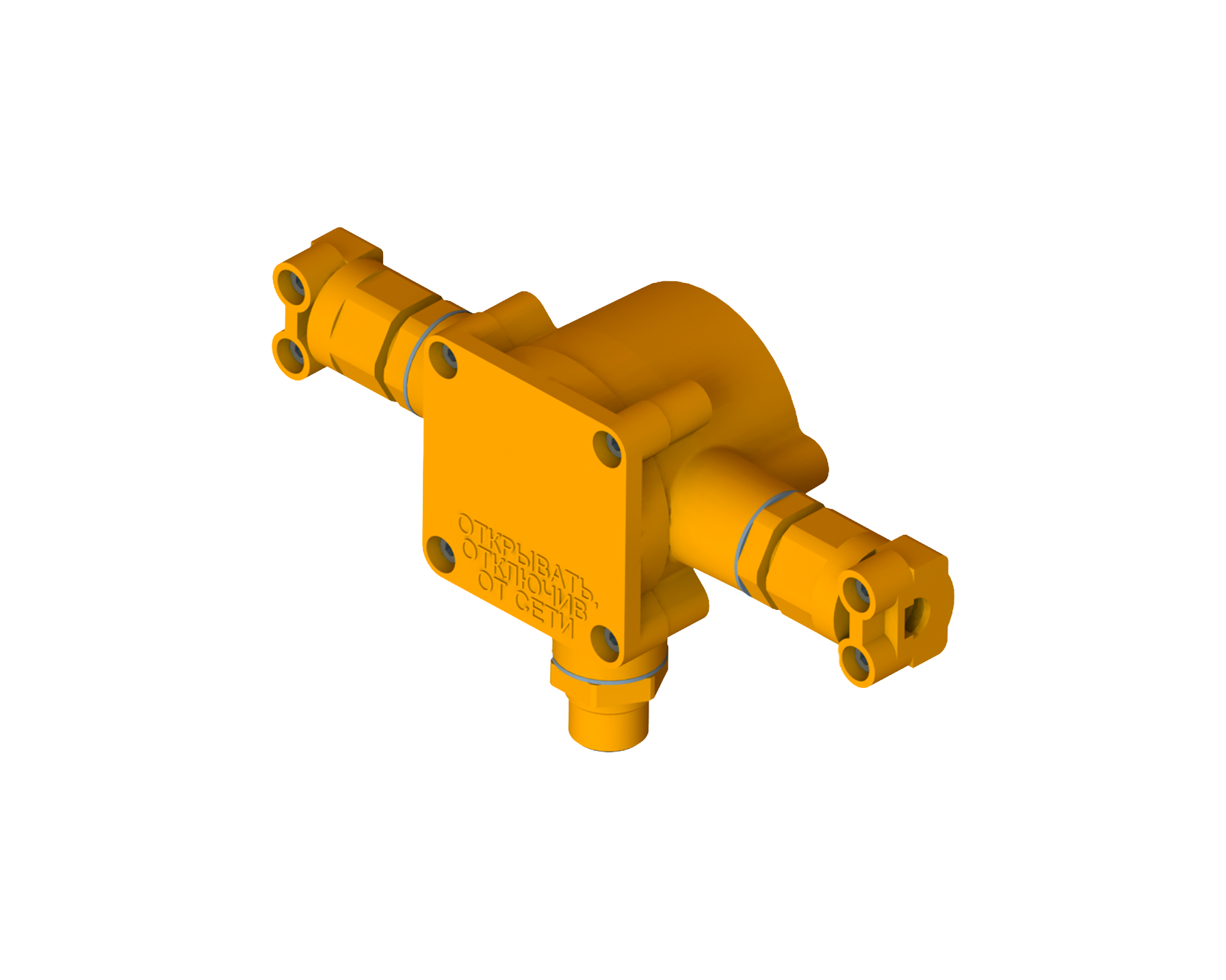

Извещатель ИП 101-7-А1-А1/40-50 (К)
Извещатель тепловой двухпороговый (40°С/50°С) конвейерный взрывозащищенный ИП 101-7-А1-А1/40-50 (К)
Характеристики
Децимальный номер
—
НБИЕ.437111.004.1
Материал корпуса
—
Прессматериал ДСВ-2-О
Вид
—
Двухпороговый
Порог срабатывания
—
Нагрев 40°С, Пожар 50°С
Извещатель ИП 101-7-А1-А1/40-50 (К)
#PROP_TITLE#
—
#PROP_VALUE#
Извещатель конвейерный предназначен для установки на приводных и натяжных станциях конвейеров в шахтах.
Обладает двумя температурными порогами срабатывания.
Формирует сигнал «НАГРЕВ» при температуре контролируемой среды, превышающей первую пороговую температуру срабатывания.
Формирует сигнал о пожаре (режим работы прибора управления «ПОЖАР») при температуре контролируемой среды, превышающей вторую пороговую температуру срабатывания.
Установка порогов температур срабатывания осуществляется в заводских условиях
Подключение извещателя к прибору управления осуществляется, при необходимости, посредством пультов рудничных ЭТППИ 2.10 и ЭТППИ 2.10.1 (в соответствии с проектом).
Обладает двумя температурными порогами срабатывания.
Формирует сигнал «НАГРЕВ» при температуре контролируемой среды, превышающей первую пороговую температуру срабатывания.
Формирует сигнал о пожаре (режим работы прибора управления «ПОЖАР») при температуре контролируемой среды, превышающей вторую пороговую температуру срабатывания.
Установка порогов температур срабатывания осуществляется в заводских условиях
Подключение извещателя к прибору управления осуществляется, при необходимости, посредством пультов рудничных ЭТППИ 2.10 и ЭТППИ 2.10.1 (в соответствии с проектом).
Характеристики
|
Децимальный номер
|
НБИЕ.437111.004.1 |
|
Материал корпуса
|
Прессматериал ДСВ-2-О |
|
Вид
|
Двухпороговый |
|
Порог срабатывания
|
Нагрев 40°С, Пожар 50°С |
|
Маркировка взрывозащиты по ГОСТ 31610.0
|
PO Ex ia I Ma X / 0Ex ia IIA T4 Ga X |
|
Марка применяемых кабельных вводов
|
кабельный ввод М20*1.5 |
|
Степень защиты от внешних условий по ГОСТ 14254-2015
|
IP 68 |
|
Диапазон диаметров вводимого кабеля или защитного металлорукава
|
для кабельного ввода М20*1.5 – от 5 до 8 мм |
|
Минимальное сечение подключаемых многожильных проводов к клеммам
|
не менее 0.5 мм2 |
|
Максимальное сечение подключаемых многожильных проводов к клеммам
|
не более 1.5 мм2 |
|
Масса
|
не более 0.4 кг |
|
Габаритные размеры
|
не более 190 х 120 х 60 мм |
|
Материал оболочки
|
реактопласт |
|
Условия эксплуатации
|
от минус 40 до плюс 90 °С |
