ППУ-5-I ЭТУП 5.11Р.С.ОП.7.23
Прибор пожарный управления до четырех модулей пожаротушения ППУ-5-I ЭТУП 5.11Р.С.ОП.7.23
Характеристики
Децимальный номер
—
НБИЕ.437132.008.2
Кол-во защищаемых зон
—
4
Задержка пуска МПП
—
не менее 30 сек
Переменное напряжение питания прибора установки от сети 50 Гц:
—
36, 127 и 220 В ± 10 %,
ППУ-5-I ЭТУП 5.11Р.С.ОП.7.23
#PROP_TITLE#
—
#PROP_VALUE#
Прибор пожарный управления ППУ-5-I исполнения ЭТУП 5.11Р.С.ОП.7 предназначен для управления инициированием четырех модулей порошкового пожаротушения МПП с импульсным пуском, с позонной работой.
Прибор применяется только для тушения или локализации пожара четырех защищаемых зон.
Прибор может применяться в составе группы аналогичных приборов для тушения или локализации пожара до четырех защищаемых зон.Прибор применяется только для тушения или локализации пожара четырех защищаемых зон.
Прибор может комплектоваться отдельным модулем пожаротушения в соответствии с проектом:
- ОПАН-50-К - модуль в корзине, защищаемый объем не более 100 м3;
- ОПАН-100-К - модуль в корзине, защищаемый объем не более 190 м3;
- БУРАН-50КД-В-К - модуль в корзине, защищаемый объем не более 210 м3
Прибор может поставляться в составе установки автоматического порошкового пожаротушения УАПП-2Р-4/4-2В
- кол-во зон тушения или локализации пожара – 2- для УАПП-2Р-4/4-2В, 3 для УАПП-2Р-4/4-3В, 4- для УАПП-2Р-4/4-4В
- кол-во шлейфов пожарных извещателей – 2- для УАПП-2Р-4/4-2В, 3 для УАПП-2Р-4/4-3В, 4- для УАПП-2Р-4/4-4В
- кол-во модулей порошкового пожаротушения – 2- для УАПП-2Р-4/4-2В, 3 для УАПП-2Р-4/4-3В, 4- для УАПП-2Р-4/4-4В
Назначение:
Прибор отдельно или в составе установки автоматического порошкового пожаротушения 2- для УУАПП-2Р-4/4-ХВ предназначен для предотвращения возникновения огня и тушения загораний на следующих объектах:
- постоянные склады взрывчатых материалов, в т.ч. постоянные пункты хранения взрывчатых материалов (взрывчатых веществ, средств инициирования и прострелочно-взрывных аппаратов), как камерного, так и ячейкового типа;
- камеры для хранения взрывчатых материалов, выработки с ячейками, для хранения и разгрузки взрывчатых материалов;
- камеры хранения горючей тары из-под взрывчатых материалов;
- ЦПП и преобразовательные подстанции;
- зарядные камеры и камеры селеновых выпрямителей;
- электровозные депо, гаражи самоходного дизельного оборудования;
- склады ГСМ и заправочные станции;
- приводные и натяжные станции ленточных конвейеров, оснащенных горючей и трудно-горючей лентой
Прибор предназначен для приема сигналов тревожных извещений от активных пожарных извещателей ИПТ, их электропитания, для контроля состояния шлейфов сигнализации, выдачи сигналов на пульт централизованного наблюдения (диспетчеру), выдачи и формирования сигналов автоматического управления средствами пожаротушения.
Используется в составе средств автоматического пожаротушения на различных наземных и подземных объектах горнодобывающей, нефтехимической и угольной промышленности в качестве управляющего аппарата.
Используется в составе средств автоматического пожаротушения на различных наземных и подземных объектах горнодобывающей, нефтехимической и угольной промышленности в качестве управляющего аппарата.

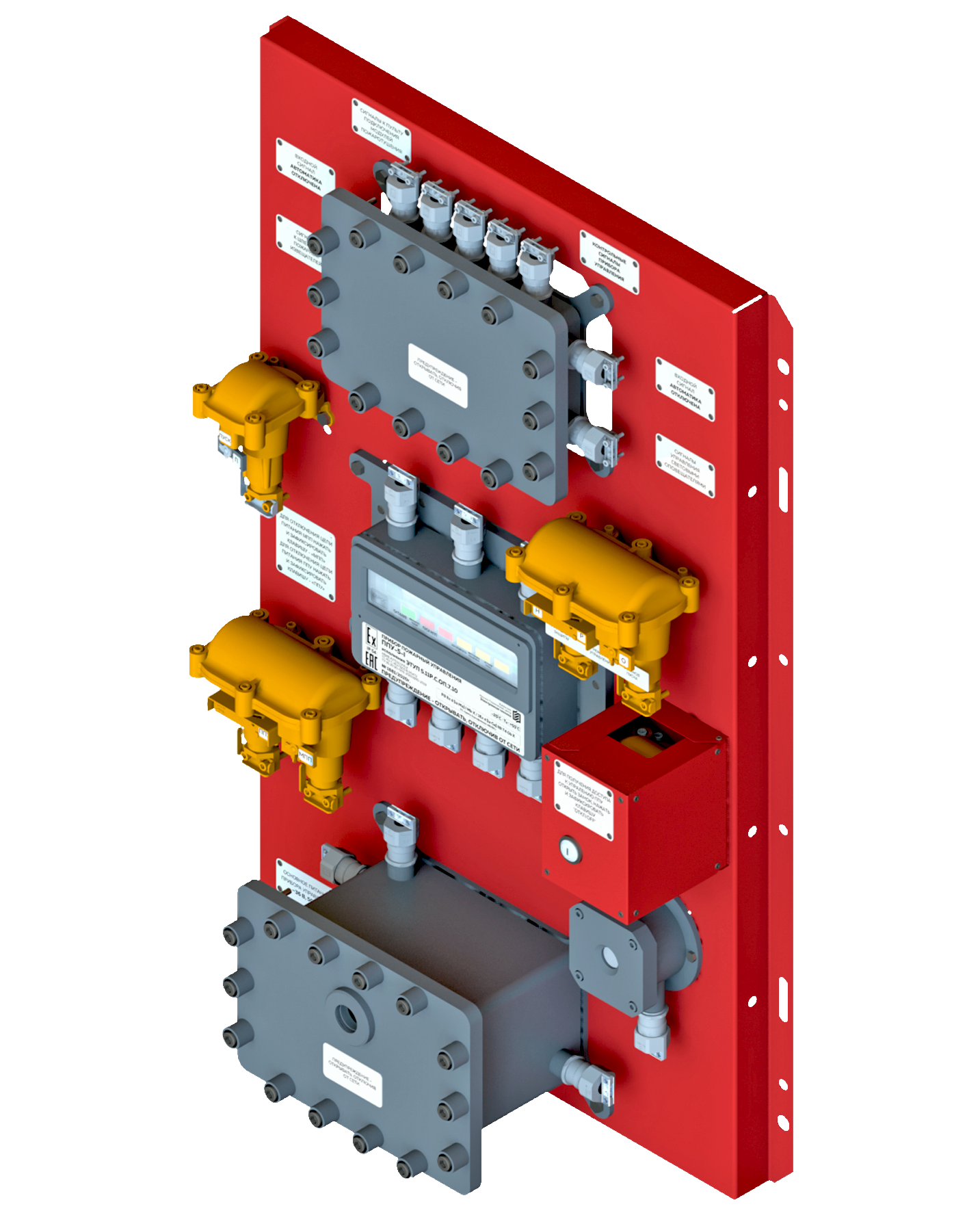

Прибор включает в себя:
- устройство управления прибора ЭТУП 5.11Р.С.ОП.7.23;
- коробку клеммную распределительную ККР для подключения четырех шлейфов извещателей, входных и выходных сигналов управления, входных и выходных сигналов автоматического управления средствами пожаротушения, сигналов к пульту подключения МПП, сигналов контрольных (КОНТРОЛЬ НАГРЕВА, КОНТРОЛЬ ПОЖАРА, КОНТРОЛЬ АВАРИИ) и сигналов дополнительного управления световым оповещением, выполненной в оболочке ОВР-П.11-М20.12-Б-В1,5;
- блок питания БПР-1.С.ОП.3 (с двумя аккумуляторами) для питания устройства управления прибора и инициирования модулей пожаротушения МПП, размещенный в оболочке ОВР- П.21-М20.5-О2-В1.5;
- пост управления №1 (КУ-91) - для получения доступа к управлению ППУ;
- пост управления №2 (КУ-93) - первая клавиша для выбора режима работы, вторая клавиша для выбора направления защиты, третья клавиша для остановки обратного отсчета времени задержки пуска МПП;
- пост управления №3 (КУ-91) – для управления ручным пуском ;
- пост управления №4 (КУ-93) - первая клавиша для отключения питания ППУ, вторая клавиша для отключения питания МПП;
- оповещатель звуковой.
Характеристики
|
Децимальный номер
|
НБИЕ.437132.008.2 |
|
Кол-во защищаемых зон
|
4 |
|
Задержка пуска МПП
|
не менее 30 сек |
|
Переменное напряжение питания прибора установки от сети 50 Гц:
|
36, 127 и 220 В ± 10 %, |
|
Маркировка взрывозащиты по ГОСТ 31610.0
|
РВ Ex d [ia Ma] I Mb X / 1Ex d [ia Ga] IIB T4 Gb X |
|
Марка применяемых кабельных вводов
|
М20*1.5, М25*1.5 |
|
Степень защиты от внешних условий по ГОСТ 14254-2015
|
IP 54 |
|
Количество контролируемых фидеров управления
|
4 |
|
Количество контролируемых шлейфов подключения пожарных извещателей
|
4 |
|
Количество выходных контрольных сигналов для подключения диспетчеру или иного использования
|
3 |
|
Время работы исполнительной части установки пенного пожаротушения
|
125 сек/ 250 сек/ 375 сек |
|
Условия эксплуатации
|
от минус 20 до плюс 50°C, относительная влажность воздуха до 98 % |
|
Климатическое исполнение
|
УХЛ5 |
|
Гарантийный срок эксплуатации
|
12 месяцев |
