ППУ-4-I ЭТУП 3.10

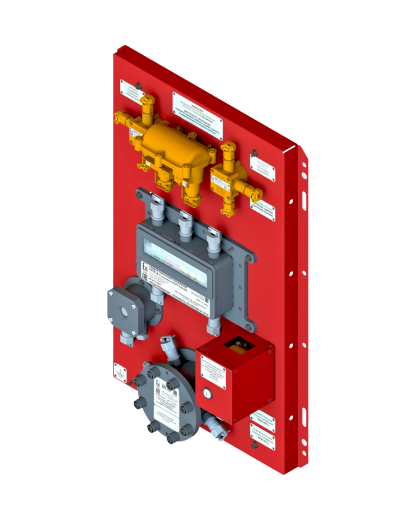

Прибор пожарный ППУ-4-I ЭТУП 3.10 управления одной исполнительной частью установки УАПП-1Р-ХВ
Характеристики
Децимальный номер
—
НБИЕ.437132.004.010
Кол-во защищаемых зон
—
1
Переменное напряжение питания прибора установки от сети 50 Гц:
—
36, 127 и 220 В ± 10 %,
Маркировка взрывозащиты по ГОСТ 31610.0
—
РВ Ex d [ia Ma] I Mb X / 1Ex d [ia Ga] IIB T4 Gb X
ППУ-4-I ЭТУП 3.10
#PROP_TITLE#
—
#PROP_VALUE#
Прибор пожарный ППУ-4-I исполнения ЭТУП 3.10 управления одной исполнительной частью установки УАПП-1Р-ХВ
Прибор пожарный управления ППУ-4-I исполнения ЭТУП 3.10 предназначен для приема сигналов тревожных извещений от активных пожарных извещателей ИПТ, их электропитания, для контроля состояния шлейфов сигнализации, выдачи сигналов на пульт централизованного наблюдения (диспетчеру), выдачи и формирования сигналов автоматического управления средствами пожаротушения, а также для управления одним пускателем рудничным ПУР-1, ПУР-1140 в составе установки пенного пожаротушения УАПП-1Р разных модификаций.Прибор формирует питание шлейфов искробезопасных извещателей ИПТ или сборок извещателей ЭТУП 3.30
Прибор работает в комплекте с извещателями пожарными тепловыми ИПТ и сборками монтажными извещателей ЭТУП 3.30.
Прибор рассчитан на круглосуточный режим работы при питании от сети переменного напряжения
Прибор является восстанавливаемым, контролируемым, многоразового действия и обслуживаемы
Прибор применяется только для тушения или локализации пожара одной защищаемой зоны.
Прибор в составе УАПП-1Р, поставляется в нескольких модификациях.
Модификации прибора:
Обозначение прибора, шифр изделия |
Примечание |
|---|---|
|
ППУ-4-I исполнения ЭТУП 3.10.125 НБИЕ.437132.004.010 |
Прибор управления одной исполнительной частью установки пенного пожаротушения УАПП-1Р-1В Питание сети переменного тока от пускателя ПУР-1 или ПУР-1140 установки пенного пожаротушения -36, 127, 220 VAC] Время тушения (работы) исполнительной части 125 секунд |
|
ППУ-4-I исполнения ЭТУП 3.10.250 НБИЕ.437132.004.010 |
Прибор управления одной исполнительной частью установки пенного пожаротушения УАПП-1Р-2В Питание сети переменного тока от пускателя ПУР-1 или ПУР-1140 установки пенного пожаротушения -36, 127, 220 VAC] Время тушения (работы) исполнительной части 250 секунд |
|
ППУ-4-I исполнения ЭТУП 3.10.375 НБИЕ.437132.004.010 |
Прибор управления одной исполнительной частью установки пенного пожаротушения УАПП-1Р-3В Питание сети переменного тока от пускателя ПУР-1 или ПУР-1140 установки пенного пожаротушения -36, 127, 220 VAC] Время тушения (работы) исполнительной части 375 секунд |
Прибор включает в себя:
- устройство управления прибора ЭТУП 3.10, построенное на базе микроконтроллера;
- коробку клеммную соединительную ККТ-1 – для подключения шлейфов пожарных извещателей парами Ш1+Ш2, Ш3+Ш4;
- коробку клеммную соединительную ККТ-2 - для подключения выходных контрольных сигналов КОНТРОЛЬ НАГРЕВА, КОНТРОЛЬ ПОЖАРА и КОНТРОЛЬ АВАРИИ;
- блок питания БП-1.1 с питанием от пускателя рудничного ПУР;
- пост управления №1 (КУ-91) с одной клавишей - для получения доступа к управлению ППУ;
- пост управления №2 (КУ-93) с двумя клавишами: первая клавиша - для выбора режима управления (ручной или автоматический), вторая клавиша - для управления ручным пуском;
- оповещатель звуковой.
- Пульт подключения до четырех отдельных шлейфов пожарных извещателей Ш1, Ш2, Ш3, Ш4 к прибору управления. (ЭТППИ 2.10).
Характеристики
|
Децимальный номер
|
НБИЕ.437132.004.010 |
|
Кол-во защищаемых зон
|
1 |
|
Переменное напряжение питания прибора установки от сети 50 Гц:
|
36, 127 и 220 В ± 10 %, |
|
Маркировка взрывозащиты по ГОСТ 31610.0
|
РВ Ex d [ia Ma] I Mb X / 1Ex d [ia Ga] IIB T4 Gb X |
|
Марка применяемых кабельных вводов
|
М20*1.5, М25*1.5 |
|
Степень защиты от внешних условий по ГОСТ 14254-2015
|
IP 54 |
|
Количество контролируемых фидеров управления
|
1 |
|
Количество контролируемых шлейфов подключения пожарных извещателей
|
4 |
|
Количество выходных контрольных сигналов для подключения диспетчеру или иного использования
|
3 |
|
Время работы исполнительной части установки пенного пожаротушения
|
125 сек/ 250 сек/ 375 сек |
|
Условия эксплуатации
|
от минус 20 до плюс 50°C, относительная влажность воздуха до 98 % |
|
Климатическое исполнение
|
УХЛ5 |
|
Гарантийный срок эксплуатации
|
12 месяцев |
