ППУ-4-I ЭТУП 4.11Р.РП.С.ОП

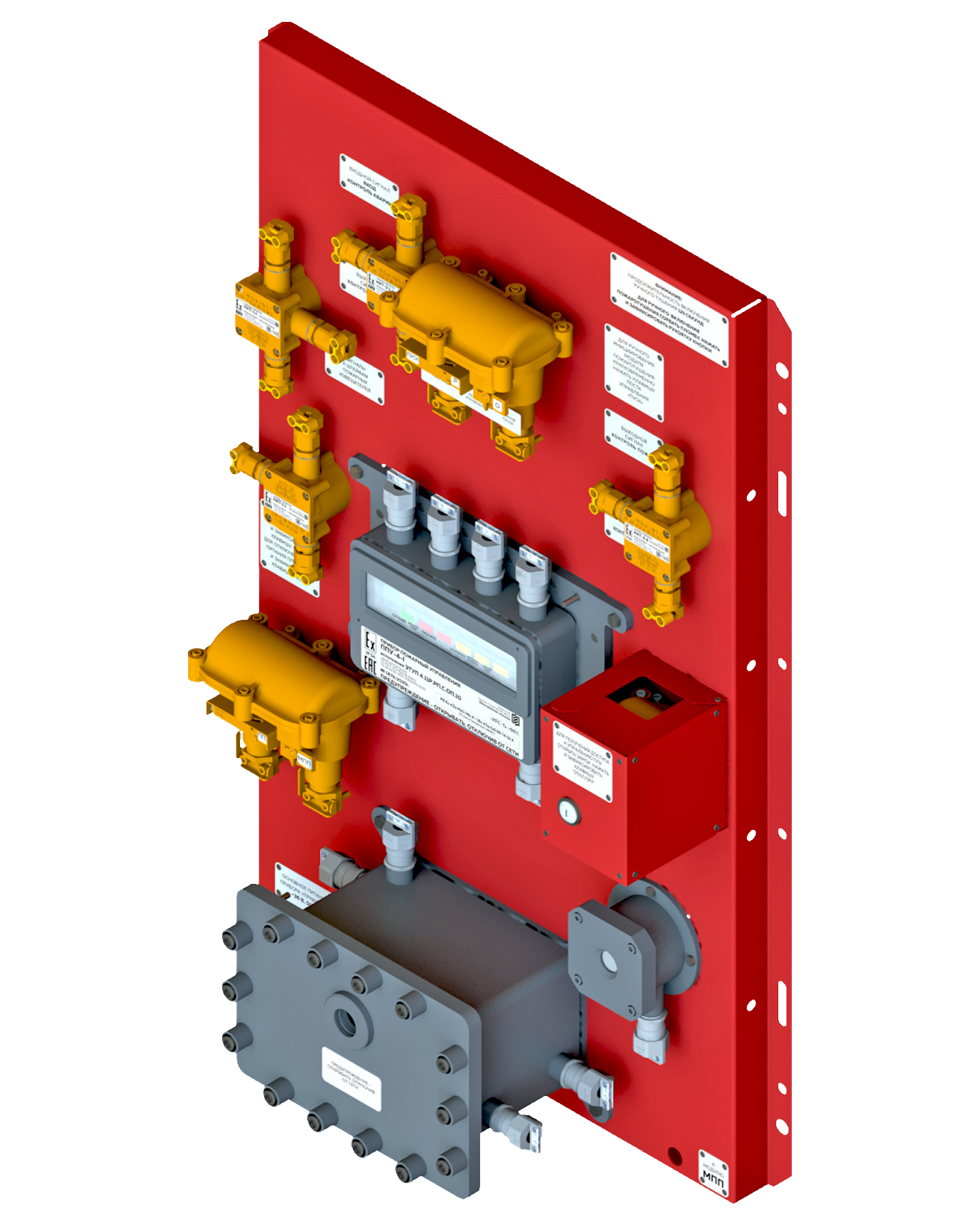

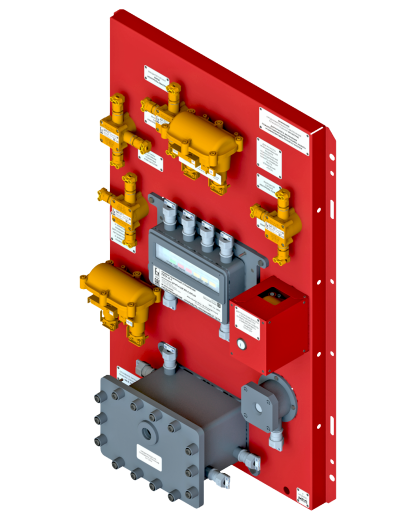

Прибор пожарный ППУ-4-I ЭТУП 4.11Р.РП.С.ОП  управления управления одним модулем  пожаротушения

Прибор пожарный управления ППУ-4-I исполнения 4.11Р.РП.С.ОП предназначен для управления инициированием одного модуля порошкового пожаротушения МПП с импульсным пуском.
Функционал прибора заключается в приеме сигналов тревожных извещений от активных пожарных извещателей ИПТ, их электропитания, контроле состояния шлейфов сигнализации, выдаче сигналов на пульт централизованного наблюдения (диспетчеру), выдаче и формировании сигналов автоматического управления средствами пожаротушения.

Прибор предназначен только для тушения или локализации пожара в одной защищаемой зоне.

Питание прибора осуществляется от сети переменного напряжения 36, 127 или 220 В ± 10 %, 50 Гц через блок питания БПР-2.С.ОП.1. Блок питания формирует постоянное напряжение для питания устройства управления прибора ЭТУП 4.11Р.РП.С.ОП. Входное питающее напряжение устанавливается производителем.  Блок питания также формирует постоянное напряжение 12 В для питания искробезопасной цепи управления модулем пожаротушения с импульсным пуском МПП.

Прибор формирует питание шлейфов искробезопасных ИПТ или сборок извещателей ЭТУП 3.30.

Прибор рассчитан на круглосуточный режим работы при питании от сети переменного напряжения. При пропадании этого напряжения время работы прибора определяется степенью разряда аккумуляторов и состоянием самого прибора (в каком режиме работает прибор, состояние шлейфов, индикации и сигнализации).

Для работы прибора в качестве управляющего аппарата необходимо подключение:

• входного питания переменного тока напряжением из ряда 36, 127 или 220, 50 Гц;
• от одного до четырех шлейфов пожарных извещателей ИПТ;
• модуля пожаротушения с импульсным пуском МПП с электроинициатором типа УДП2-1Б или аналогичным.

Допускается использовать прибор управления только для контроля защищаемого объекта. При этом подключение модуля пожаротушения не производят. При этом цепь инициирования модуля должна быть заблокирована резистором 2 кОм.

Прибор является восстанавливаемым, контролируемым, многоразового действия и обслуживаемым.

Прибор работает в комплекте с пожарными извещателями.


Прибор может комплектоваться модулем пожаротушения на одной опорной части в соответствии с проектом (для установки УАПП-2Р-1В):

• опорная часть установки прибора управления и МПП ОПАН-100;
• опорная часть установки прибора управления и МПП ОПАН-50 или БУРАН-50КД-В.

Прибор может комплектоваться отдельным модулем пожаротушения в соответствии с проектом:

• ОПАН-50-К - отдельный модуль в корзине;
• ОПАН-100-К - отдельный модуль в корзине;
• БУРАН-50КД-В-К - отдельный модуль в корзине.

Для работы прибора может потребоваться при необходимости применение дополнительного оборудования:

• пульта подключения шлейфов пожарных извещателей Ш1, Ш2, Ш3, Ш4 отдельными кабелями (ЭТППИ 2.10);
•  пульта ручного дистанционного пуска прибора управления (режим работы «ПОЖАР») через шлейф пожарных извещателей для включения в конце шлейфа извещателей или вместо него (ЭТПДП 1.10). При применении извещателей пожарных серии ИП101-9 (П);
• пульта ручного дистанционного пуска прибора управления (режим работы «ПОЖАР») через шлейф пожарных извещателей для включения в середине шлейфа извещателей (ЭТПДП 1.20). При применении извещателей пожарных серии ИП101-9 (П).
•
