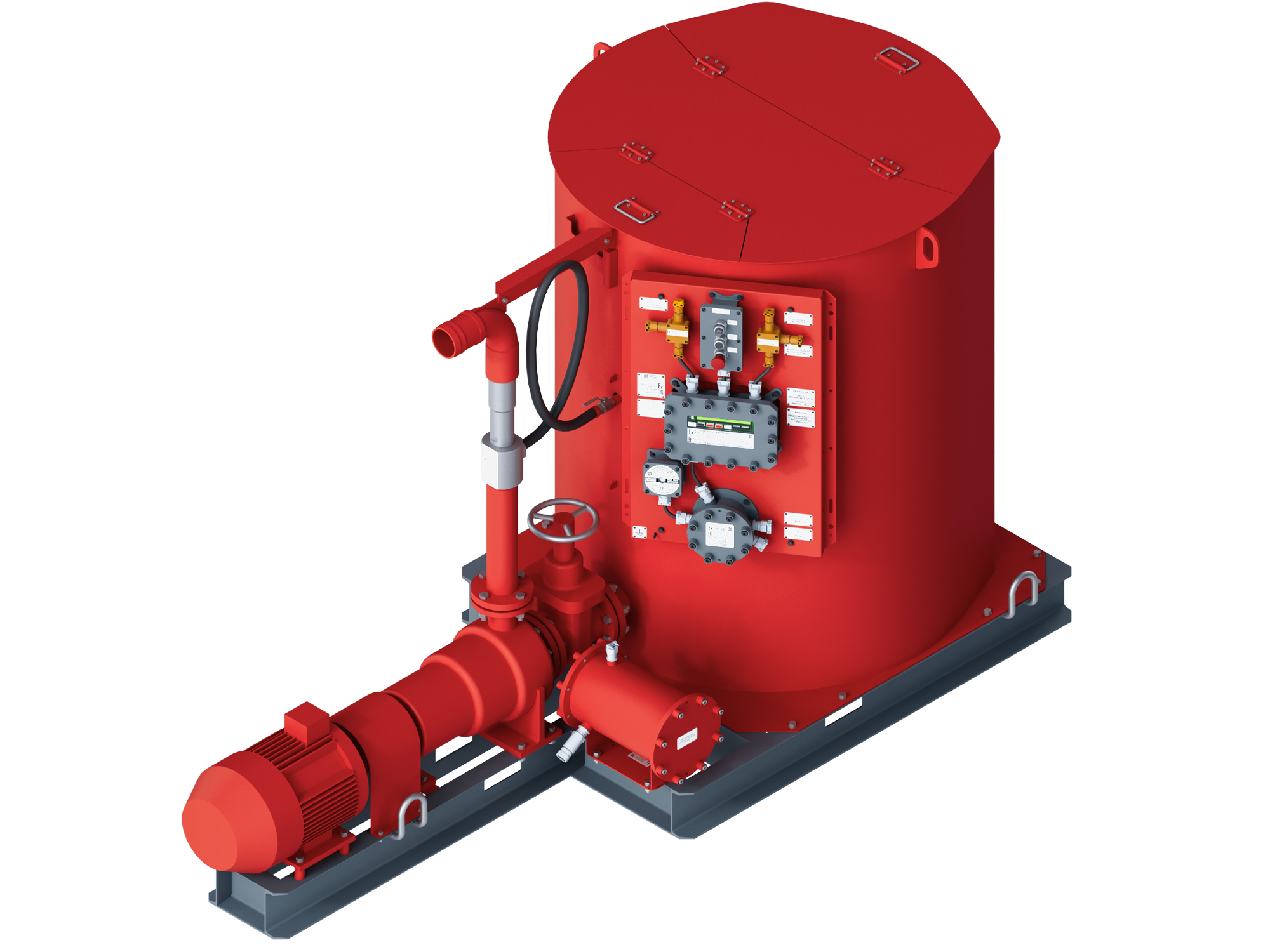

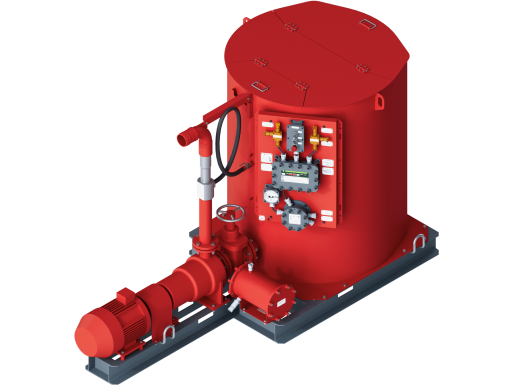

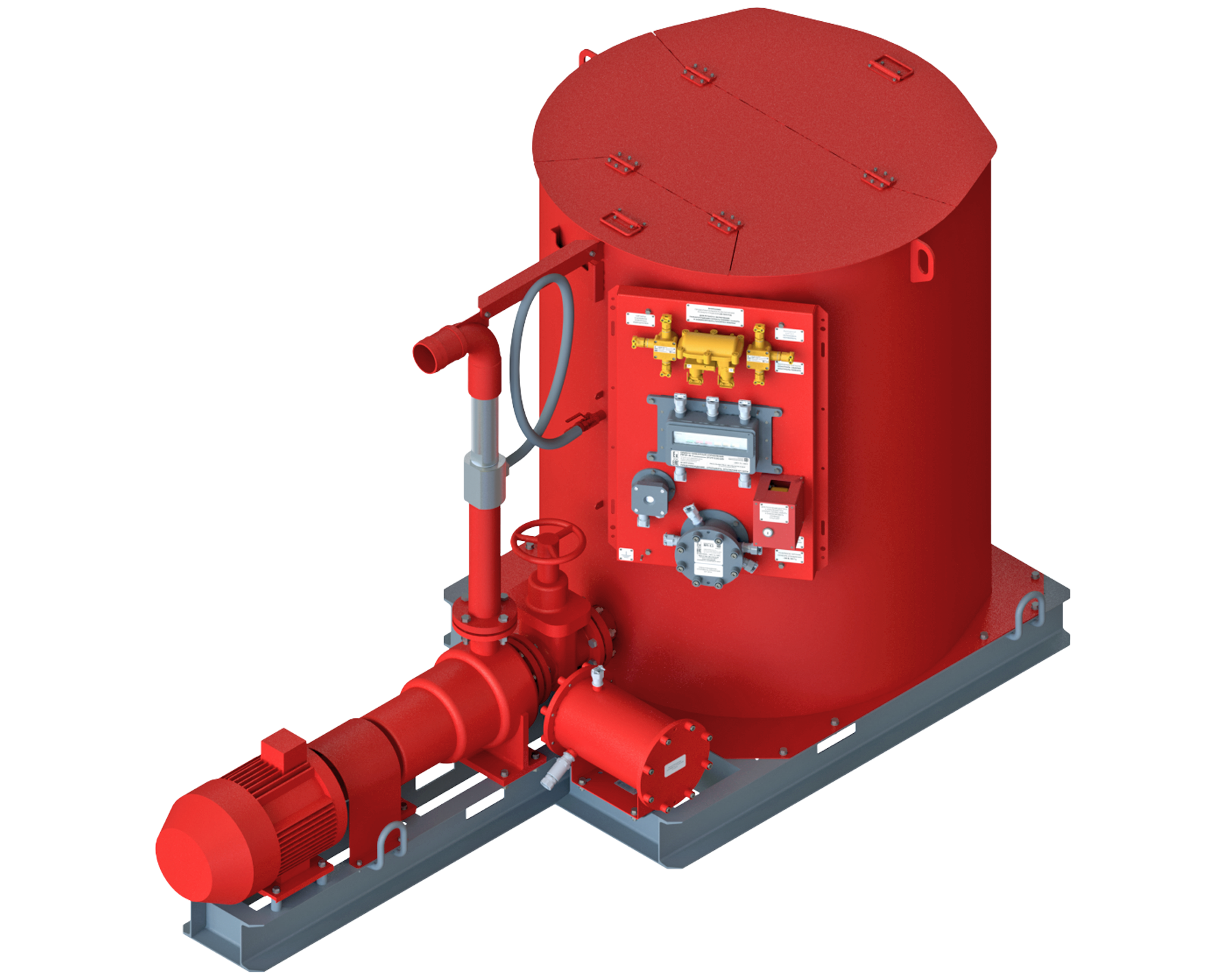

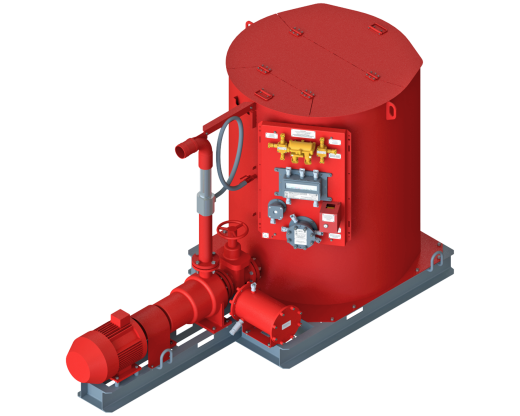

Установка пожаротушения УАПП-1Р-XВ

Автоматическая установка пенного пожаротушения УАПП-1Р предназначена для тушения возгораний опасных производственных объектов, в том числе центральных электроподстанций, преобразовательных подстанций и зарядных камер, электровозных депо, складов ГСМ, заправочных станций, приводных и натяжных станций ленточных конвейеров, оснащенных горючей и трудно-горючей лентой.

Функционал установки:

• Самоконтроль (тестирование) параметров прибора пожарного управления ППУ-4-1;
• Приём сигналов от извещателей пожарных тепловых;
• Текущий контроль состояния приёмных шлейфов от извещателей и шлейфа управления пускателем ПУР-1;
• Нормирование времени работы установки пожаротушения (в зависимости от модификации);
• Выдача сигналов управления на включение установки пожаротушения;
• Смешивание воды с пенообразователем, подача смеси в трубопровод и генерирование пены;
• Выдача контрольных сигналов на пульт централизованного наблюдения (диспетчеру);
• Выдача сигналов на звуковые и световые оповещатели;
• Выдача сигналов управления на прекращение работы установки пожаротушения.

Состав установки:

• двигатель асинхронный трехфазный АИМУР 160S2  или аналогичный;
• насос центробежный консольный ESQ К100-65-250;
• пеносмеситель ПС-2, ДСТУ 2110-92, ГОСТ Р 53252;
• генератор пены средней кратности ГПС-600, ГОСТ Р 50409  - 2 шт;
• прибор пожарный управления ППУ-4-I-ЭТУП 3.10;
• пусковое устройство ПУР;
• извещатели пожарные тепловые ИПТ - 4 шт;
• задвижка фланцевая чугунная Ду100;
• вентиль шаровой латунный ВДРП-4;
• станина с емкостью для воды;
• емкость для пенообразователя;
• пенопровод с переходной арматурой;
• дополнительное оборудование.

Конкретный состав и количество взрывозащищенного электрооборудования, входящего в состав УАПП-2Р-1В, определяются организацией-проектировщиком в зависимости от технологических, конструктивных и объемно-планировочных особенностей защищаемых помещений в соответствии с требованиями НПБ 110-99 и НПБ 88-2001.

Модификации установки:

Наименование модификации	Обозначение модификации	Назначение и особенности применения
УАПП-1Р-1В	НБИЕ.485487.010	Установка автоматическая пенного пожаротушения рудничная           с объемом одной емкости для огнетушащего состава 1.5 м3
УАПП-1Р-2В	НБИЕ.485487.020	Установка автоматическая пенного пожаротушения рудничная           с объемом двух емкостей для огнетушащего состава 3.0 м3
УАПП-1Р-3В	НБИЕ.485487.030	Установка автоматическая пенного пожаротушения рудничная           с объемом трех емкостей для огнетушащего состава 4.5 м3
УАПП-1Р-2/2-1В	НБИЕ.485487.042	Установка автоматическая позонного пенного пожаротушения рудничная          с объемом одной емкости для огнетушащего состава 1.5 м3       Кол-во защищаемых зон - две
УАПП-1Р-3/3-1В	НБИЕ.485487.043	Установка автоматическая позонного пенного пожаротушения рудничная          с объемом одной емкости для огнетушащего состава 3.0 м3       Кол-во защищаемых зон - три
УАПП-1Р-4/4-1В	НБИЕ.485487.041	Установка автоматическая позонного пенного пожаротушения рудничная          с объемом одной емкости для огнетушащего состава 4.5 м3       Кол-во защищаемых зон - четрые
