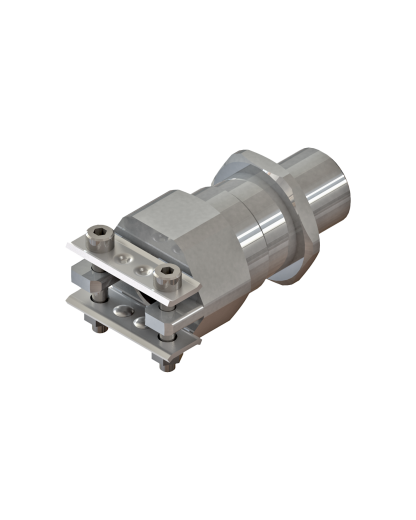

ВКВ-ЭТ-Б-G3/4-Н
Взрывозащищенный кабельный ввод ВКВ-ЭТ для открытой проводки бронированного кабеля ВКВ-ЭТ-О-G3/4-Н
Характеристики
Децимальный номер
—
НБИЕ.273313
Тип кабельного ввода
—
Для открытой проводки бронированного кабеля
Материал корпуса
—
Нержавеющая сталь
Присоединительная резьба к оболочке
—
G3/4
ВКВ-ЭТ-Б-G3/4-Н
#PROP_TITLE#
—
#PROP_VALUE#
Кабельные взрывозащищенные вводы (ВКВ-ЭТ) предназначены для введения кабеля в любое взрывозащищенное оборудование (клеммные коробки, посты управления, шкафы управления и пр.), а также для прокладки кабельной линии во взрывоопасной среде и защиты токоведущих частей кабеля и оборудования от воздействий окружающей среды.
Кабельные вводы могут эксплуатироваться в различных климатических зонах (УХЛ1, У1, ХЛ1, ОМ1 и др.) в диапазоне температур в зависимости от материала, из которого они изготовлены, тип атмосферы I-IV по ГОСТ 15150-69.
Могут быть установлены во взрывоопасных зонах классов 1, 2, 21, 22 помещений и наружных установок согласно присвоенной маркировке взрывозащиты ТР ТС 012/2011, ГОСТ IEC 60079-14-2013, гл.7.3. ПУЭ (шестое издание) и других документов, регламентирующих применение электрооборудования в потенциально взрывоопасных зонах, в том числе нормативных документов, регламентирующих применение электрооборудования в подземных выработках угольных шахт, рудников и их наземных строениях, опасных по рудничному газу и угольной пыли
ВКВ применяются в качестве уплотнительных и оконечных устройств, для обеспечения
- надежного и безопасного ввода кабеля в корпус устройства;
- взрывозащиты оболочек оборудования;
- защиты токоведущих частей кабеля и оборудования от воздействия окружающей среды (IP);
- непрерывности цепи заземления;
- закрепления кабеля для предотвращения растягивающих усилий или скручиваний, действующих на кабель в местах присоединения его жил к контактным зажимам
Могут быть установлены во взрывоопасных зонах классов 1, 2, 21, 22 помещений и наружных установок согласно присвоенной маркировке взрывозащиты ТР ТС 012/2011, ГОСТ IEC 60079-14-2013, гл.7.3. ПУЭ (шестое издание) и других документов, регламентирующих применение электрооборудования в потенциально взрывоопасных зонах, в том числе нормативных документов, регламентирующих применение электрооборудования в подземных выработках угольных шахт, рудников и их наземных строениях, опасных по рудничному газу и угольной пыли
Внешняя присоединительная резьба кабельного ввода изготавливается в зависимости от присоединительной резьбы оболочки и представлена в таблице
|
Присоединительная резьба к оболочке |
М16х1,5 |
М20х1,5 |
М25х1,5 |
М32х1,5 |
|
Внешняя присоединительная резьба |
G1/2” |
G3/4” |
G1” |
G1+1/4” |
По спецзаказу возможно изготовление кабельных вводов с типами резьбы- метрическая (М), метрическая коническая (МК), трубная коническая (R), коническая дюймовая (K).
Характеристики
|
Децимальный номер
|
НБИЕ.273313 |
|
Тип кабельного ввода
|
Для открытой проводки бронированного кабеля |
|
Материал корпуса
|
Нержавеющая сталь |
|
Присоединительная резьба к оболочке
|
G3/4 |
|
Маркировка взрывозащиты по ГОСТ 31610.0
|
РВ Ex db I Mb, РП Ex eb I Mc, 1Ex db eb IIC Gb, Ex tb IIIC Db, 2Ex nR IIC Gc Ex db I Mb U, Ex eb I Mc U, Ex db eb IIC Gb U, Ex tb IIIC Db U, Ex nR IIC Gc U |
|
Степень защиты от внешних условий по ГОСТ 14254-2015
|
IP68 |
|
Условия эксплуатации
|
от минус 60 °С до плюс 85 °С, • относительная влажность воздуха до 98 % |
